ARM的嵌入式Linux移植体验之基本概念
文章来源: 天极开发 文章作者: 宋宝华 发布时间: 2006-08-11   字体: [ ]


  3.4串口

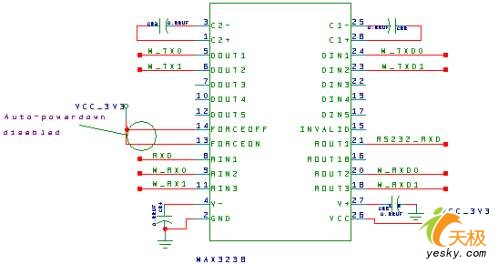

  S3C2410内部集成了UART控制器,实现了并串转换。外部还需提供CMOS/TTL电平与RS232之间的转换:

  3.5以太网

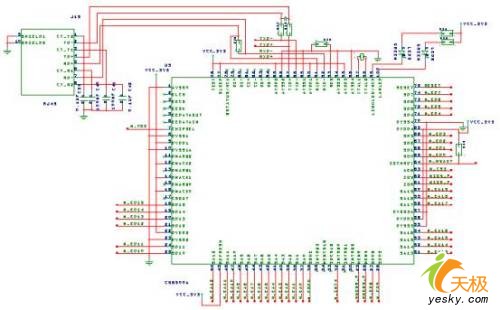

  以太网控制芯片采用CIRRUS LOGIC公司生产的CS8900A,其突出特点是使用灵活,其物理层接口、数据传输模式和工作模式等都能根据需要而动态调整,通过内部寄存器的设置来适应不同的应用环境。它符合IEEE803.3以太网标准,带有传送、接收低通滤波的10Base-T连接端口,支持10Base2,10Base5和 10Base-F的AUI接口,并能自动生成报头,自动进行CRC检验,在冲突后自动重发。

  CS8900A支持的传输模式有I/O和 Memory模式。当CS8900A有硬件复位或软件复位时,它将默认成为8位工作模式。因此,要使CS8900A工作于16位模式,系统必须在访问之前提供给总线高位使能管脚(/SBHE)一个由高到低、再由低到高变化的电平。

点击放大此图片

  3.6 USB接口

  USB 系统由USB 主机(USB Host)、USB集线器(USB Hub)和USB设备(USB Device)组成。USB 和主机系统的接口称作主机控制器(Host Controller),它是由硬件和软件结合实现的。根集线器是综合于主机系统内部的,用以提供USB的连接点。USB的设备包括集线器(Hub)和功能器件(Function)。

  S3C2410A集成了USB host和USB device,外部连接电路如下图:
